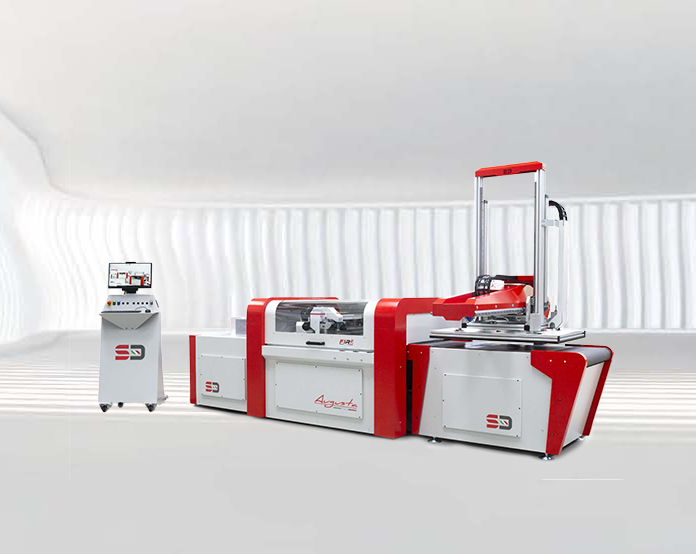

Augusta

F1R-2 pro

Velocità X 85 Y 85 Z 60 – mm
Gruppo Operatori Asse Z pneumatica a 2 unità indipendenti / Cordonatura / Taglio / Mezzotaglio / Fresatura
Alimentazione elettrica Trifase + N 400V + N monofase 50/60 HZ
Cambio utensile Manuale
Area di lavoro utile X 1020 – Y 720 – Z 5 mm
Gomma Piuma
Carta/Cartone Pelle
Poliuretano Espanso Plexiglass
Forex Policarbonato
Guarnizioni PVC

Struttura

La nuova fustellatrice digitale automatica F1Rnasce per creare cartellette, etichette autoadesive, espositori da banco, astucci, scatole personalizzate e tanto altro. L’eccezionale velocità di  lavorazione sono il risultato di una tecnologia di controllo innovativa, un sistema di azionamento avanzato e l’uso di utensili certificati SD.

FLESSIBILITA’: gli utensili sono sincronizzati per effettuare il taglio, il mezzo taglio e la cordonatura in modo semplice e veloce. Grazie anche al sistema di carico e scarico SD incorporato, la F1R è il partner ideale per lavorazioni di precisione su supporti fini, ad esempio adesivi e cartoncini.
PROCESSO COMPLETAMENTE AUTOMATIZZATO: il plotter da taglio è completamente automatico la F1R eseguirà taglio, mezzo taglio e cordonatura con precisione, velocizzando il processo produttivo e diminuendo i tempi di carico e scarico del materiale. Inoltre, con il sistema a 3 utensili automatizzati avrai una prodotto unico per ogni tipo di lavorazione del settore cartotecnico.
f1r-2 strutttura
f1r-2 piano di lavoro

Piano di lavoro

MASSIMA PLANARITA’: il piano di lavoro in alluminio con micro foratura svasata e nuovo sistema di distribuzione uniforme del vuoto assicura la massima planarità e massima tenuta del materiale da lavorare.

DOTAZIONE DI SERIE PIANO DI LAVORO:

  • piano aspirante automatico
  • passaggio pezzo 5 mm.
  • piano perfettamente rettificato rispetto al carro“z” del gruppo operatore
  • sistema di distribuzione omogenea del vuoto in ognisingola zona del piano
  • area di lavoro utile X 1020 mm –  Y720 mm

Precisione

Le guide prismatiche a ricircolo di sfere abbinate a cremagliere ad alta precisione con denti elicoidali inclinati, garantiscono la movimentazione degli assi con precisione e velocità.

TELECAMERA CON RILEVAMENTO CROCINI: Augusta F1R2 offre un sistema con telecamera ad altissima risoluzione per rilevare i crocini e adattare automaticamente la fase di taglio nel rispetto delle quote generate dall’autoapprendimento. Lettura e correzione automatica dell’eventuale deformazione con revisione automatica del taglio.

STABILITA’: bilanciamento e precisione sono assicurati dalla doppia motorizzazione sulla struttura gantry (a-b), con correzione e sincronizzazione digitale sullo spostamento della trave.

RIGIDITA’: l’ancoraggio del carro “Y” viene supportato da una guida prismatica e da due importanti pattini che ne garantiscono la precisione nel tempo.

Configurazione standard

GRUPPI OPERATRICI: la configurazione dei gruppi operatrici prevede una  testa  (piastra)  con la possibilità di alloggiare 3 unità con regolazione pneumatica estremamente veloce, precisa e robusta che permette di eseguire operazioni di cordonatura, taglio, fresatura, mezzo taglio e pennino.
GRUPPO: gruppo di taglio a lama gestita automaticamente dal controllo numerico (CN) con asse pilotante per grammature foglio massimo 200 grammi, tangenziale con grammature da 250 a 400 grammi o tangenziale con modalità fisso / vibrato
TAGLIO: gruppo a scelta, è possibile alloggiare solo una di queste unità a scelta del cliente tra gruppo elettromandrino (potenza 500 watt – 100.000rpm), gruppo Mezzo taglio e gruppo pennino
CORDONATURA: gruppo di cordonatura con asse tangenziale gestito automaticamente dal controllo numerico (CN).
augusta sd f1r-2
f1r-2-crocini

Console PC

SCHERMO 21 POLLICI TOUCHSCREEN: personal computer di ultima generazione con processori I3 e memoria a stato solido di serie sulla macchina.

MOVIMENTAZIONE ASSI: le operazioni relative ai movimenti (X-Y-Z) e la relativa interpolazione vengono gestite tramite un CN industriale, ad altissima precisione.

COMANDI OPERATORI: la nuova console mobile con sistema operativo Windows 10, interfaccia utente semplice ed intuitiva è costituita da comandi principali operatore immediati:

  • zona di parcheggio
  • abilitazione crocini
  • movimento manuale assi
  • gestione velocità assi
  • ventosa con selezione automatica a 2 zone
  • selezione ciclo automatico o manuale
  • posizionamento automatizzato per il carico materiale
  • ripristino automatico della lavorazione dopo evento di down
  • liste a 5 programmi con contatore decrementale

Software

PC con nuova interfaccia studiata e sviluppata da SD per una programmazione semplice, efficace ed accessibile anche a chi non ha dimestichezza con il computer.

SD-PACKAGING: SD Automator fornisce un’ampia gamma di strumenti che velocizzano e automatizzano il lavoro quotidiano. La sua struttura modulare consente di configurare il software in base alle proprie esigenze.

La libreria SD Automator ha oltre 1.500 progetti parametrici per cartone pieghevole, cartone ondulato, cartone grigio e PVC. Il software CAD / CAM è integrato con Adobe® Illustrator® per visualizzare il modello 3D del packaging con il prodotto all’interno e applicare la grafica alla struttura. Con il nuovo Step and Repeat sul layout direttamente in Illustrator®, i designer possono generare file di produzione con immagini ad alta risoluzione.

Il nuovo F1R2 con SD Automator ottimizza ogni aspetto del design del packaging e dei flussi di lavoro di preproduzione.

SD-AUTOMATOR: Programmazione di tutte le unità operatrici. Cad cam con gestione e importazione di tantissimi tipologie di files, Nesting con ottimizzazioni di tagli e cordonature. Preview delle lavorazioni da eseguire su tagli, mezzi tagli e cordonature.

fr1-2-software

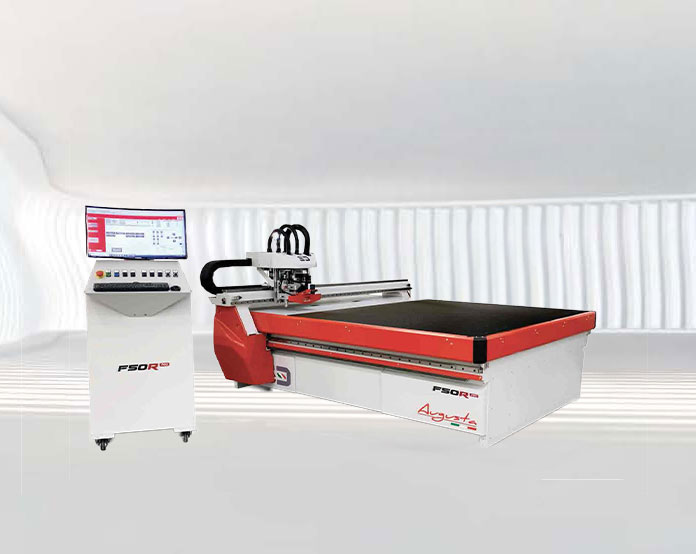

Augusta

F50R pro

Alimentazione elettrica Trifase 380/400 50Hz
Cambio utensile Fino a 6 posizioni
Area di lavoro X 2050 Y 1600 Z 50 (mm)
Velocità X 120 Y 120 Z 50 (mt/min)
Pelle PTFE
Gomma Policarbonato
Carta/Cartone Legno
PVC Piuma
Poliuretano Espanso Dibond
Guarnizioni Plexiglass
Alucobond Forex

Struttura

Augusta F50R pro si presenta come una macchina solida e robusta, grazie al rigido basamento monolitico in acciaio di grosso spessore e grazie ai piedi regolabili che insieme garantiscono una stabilità durevole nel tempo.
Bilanciamento e precisione sono assicurati dalla doppia motorizzazione sulla struttura gantry (a-b), con correzione e sincronizzazione digitale sullo spostamento della trave.

Gantry e Brushless

PRECISIONE: la movimentazione degli assi con precisione e velocità è garantita dalle guide prismatiche con le cremagliere ad alta presione a denti elicoidali inclinati.

RIGIDITA‘: l’ancoraggio del carro “Y” viene supportato da una guida prismatica di forte sezione.

SD-F50R-pro-struttura
Augusta SD F50R gruppi-operatori

Gruppi operatori

POTENZA E VELOCITA’: le due unità indipendenti vengono gestite da un asse controllato singolarmente e digitalmente, per ottenere il massimo delle prestazioni e la massima precisione delle singole unità.
GRUPPO AFT POWER: la nuova potenza del gruppo AFT Power (taglio a coltello vibrante o fisso gestito direttamente dal CN) unita all’alta flessibilità del cambio utensile automatico, permette di gestire altezze e tipologie di materiale differente senza alcuna perdita di tempo.
GRUPPO AFL: gruppo lama circolare con gestione rotativa dell’asse “C” e posizionamento automatico dei tagli inclinati a 45°, con una programmazione semplice ed intuitiva, per gestire al meglio le performance dell’unità con tagli fino a 50 mt/min. Il motore Brushless garantisce velocità e rotazione lama, grazie a sistemi di programmazione evoluti ed automatici.
ELETTROMANDRINO: il gruppo elettromandrino da 1,8 kW (optional 3,6 kW) fornisce il massimo delle performance abbinando potenza a numero di giri elevati fino a 50.000 rpm. Il posizionamento dell’unità avviene tramite vite a ricircolo di sfere con motore brushless e supporto con guida prismatica di forte sezione.

Piani di lavoro

PIANO DI LAVORO FTW: il piano di lavoro è altamente flessibile per assicurare il bloccaggio del materiale da lavorare. Il piano multifunzionale è costituito da 1 zona standard fino a  24 zone opzionali di vuoto indipendenti.

DOTAZIONE DI SERIE PIANO DI LAVORO:

  • piano con 1 zona del vuoto
  • passaggio mezzo 50 mm
  • piano rettificato rispetto al carro “Z” del gruppo operatore
  • sistema di distribuzione omogenea del vuoto in ogni zona del piano
  • sistema di battute a scomparsa (3 in “X” ed una in “Y”)
  • piano di lavoro a depressione o aspirante
  • impianto del vuoto fino a 4 pompe del vuoto/soffianti da 250 mc cadauna

Software

CONSOLE PC: personal computer di ultima generazione con processori i3 e memoria a stato solido di serie sulla macchina, con un’interfaccia studiata per una programmazone semplice, efficace e accessibile a tutti.

TELECAMERA CON RILEVAMENTO CROCINI: Augusta F50R offre un sistema con telecamera ad altissima risoluzione per rilevarei crocini e adattare automaticamente la fase di taglio nel rispetto delle quote generate dall’autoapprendimento. Lettura e correzione automatica dell’eventuale deformazione con revisione automatica del taglio.

VIDEOPROIEZIONE: consente di ottimizzare al meglio anche piccole rimanenze di materiale, proiettando sul piano di lavoro della macchina la sagoma da tagliare.
SD F50R pro piano-di-lavoro

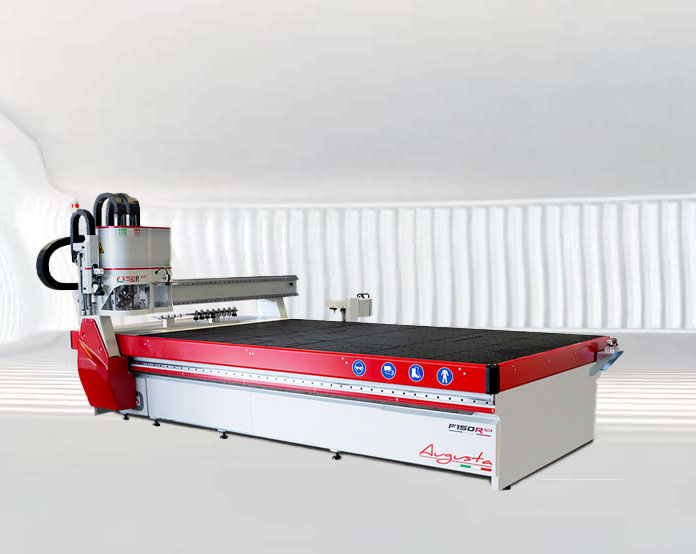

Augusta

F150R pro

Lavorazione pendolo X 1600- Y 2050- Z 150 mm
X 3050- Y 2050- Z 150 mm
* Pendolo doppia area di lavoro
Assi Z indipendenti Fino a 4 unità indipendenti
Alimentazione elettrica Trifase 380/400 50 Hz
Cambio utensile Fino a 13 posizioni + 12 posizioni (configurabile
Area di lavoro

X 2050 – Y 1600 – Z 150 mm

X 3050 – Y 2050 – Z 150 mm

X 4500- Y 2050- Z 150 mm

X 7600- Y 2050- Z 150 mm

Velocità PRO SPEED X 90- Y 90- Z 30 mt/min
Velocità PRO AREA X 90- Y 90- Z 30 mt/min
Pelle Legno
Gomma Piuma
Carta/Cartone Dibond
PVC Plexiglass
Poliuretano Espanso Alluminio
Guarnizioni Superfici Solide
Alucobond 3D
PTFE Forex
Policarbonato

Struttura

Augusta F150R pro si presenta come una macchina solida e robusta, grazie al rigido basamento monolitico in acciaio di grosso spessore e grazie ai 4 piedi regolabili che insieme garantiscono una stabilità durevole nel tempo.
Bilanciamento e precisione sono assicurati dalla doppia motorizzazione sulla struttura gantry (a-b), con correzione e sincronizzazione digitale sullo spostamento della trave.

Gantry e Brushless

PRECISIONE: il posizionamento preciso e veloce del portale mobile e dei gruppi operatori lungo l’asse Z è realizzato dalle guide prismatiche caratterizzate da sezione di 30 mm e da cremagliere a denti inclinati.

f150r-struttura
gruppi-operatori-f150r

Gruppi operatori

POTENZA E VELOCITA’: le tre unità indipendenti vengono gestite da assi controllati singolarmente e digitalmente, per ottenere il massimo delle prestazioni e la massima precisione delle singole unità.
GRUPPO AFT POWER: la nuova potenza del gruppo AFT Power (taglio a coltello vibrante o fisso gestito direttamente dal CN) unita all’alta flessibilità del cambio utensile automatico, permette di gestire altezze e tipologie di materiale differente senza alcuna perdita di tempo.
GRUPPO AFL: gruppo lama circolare con gestione rotativa dell’asse “C” e posizionamento automatico dei tagli inclinati a 45°, con una programmazione semplice ed intuitiva, per gestire al meglio le performance dell’unità con tagli fino a 50 mt/min. Il motore Brushless garantisce velocità e rotazione lama, grazie a sistemi di programmazione evoluti ed automatici.
CONFIGURABILITA’ GRUPPI OPERATORI: 3 unità disponibili per creare la macchina speciale secondo ogni singola esigenza di lavoro grazie ai gruppi multifunzione e al completo asservimento del cambio utensile (di serie sulla Line ” R”).
ELETTROMANDRINO: il gruppo elettromandrino Super Power da 8 kW con attacco HSK40 fornisce il massimo delle performance abbinando potenza a numero di giri elevati fino a 36.000 rpm. Grazie all’attacco HSK 40 e all’utilizzo di cuscinetti ceramici si ottiene un’ottima stabilità degli utensili ed un’elevatissima qualità del prodotto finito. Il posizionamento dell’unità avviene tramite vite a ricircolo di sfere con motore brushless e supporto con guida prismatica di forte sezione.

Utensili

Il primo cambio utensile automatico che riduce drasticamente il tempo di setting. Grazie al cambio utensile automatico, vengono ridotti i tempi di setting e gli errori nel processo di elaborazione delle commesse.

CAMBIO UTENSILE 25 POSIZIONI: primo sistema nel settore digitale con la contemporaneità dei due cambi utensili per un totale attrezzaggio macchina:
14 utensili per unità “fresatrice elettromandrino” HSK 40 di cui 8 cambio utensile fisso e 6 rapid.
11 utensili per unità AFT taglio a coltello/cordone e unita 45° taglio fisso-vibrato attacco ISO 10 di cui 5 cambio utensile fisso e 6 rapid.

APPLICAZIONI

Aeronautica Navale
Arredamento Packaging
Automotive Pelli e tessuti
Guarnizioni industriali Materiali polimerici

LAME PER TAGLIO PELLE

LAME PER TAGLIO CARTONE E CORDONATORI

FRESE

LAME PER TAGLIO ESPANSI POLISTIROLO

Piani di lavoro

PIANO DI LAVORO FTW: il piano di lavoro è altamente flessibile e configurabile con pannellature diverse, utilizzando supporti o ventose per assicurare il bloccaggio del materiale da lavorare. Il piano multifunzionale è costituito da 6 zone standard intelligenti fino a 24 zone opzionali di vuoto indipendenti.

SISTEMI DI RIFERIMENTO DEL PIANO DI LAVORO: tutti i sistemi di riferimento sono studiati per garantire la massima flessibilità e precisione nel posizionamento dei materiali sul piano di lavoro.

Sistema raffreddamento a liquido

GRUPPO ELETTROMANDRINO: la Linea “R” utilizza di serie l’unita di raffreddamento a liquido, garantendo performance elevate nell’utilizzo prolungato delle lavorazioni anche in quelle di materiali di forte spessore: plexiglass, mdf, legno, alluminio, solid surface e molte altre.

Software

Interfaccia studiata per una programmazone semplice, efficace e accessibile a tutti.

SISTEMA DI POSIZIONAMENTO CON LASER: il laser consente di creare un riferimento virtuale all’interno del piano di lavoro, creando un off-set prestabilito per facilitare la collocazione del materiale da lavorare.

TELECAMERA CON RILEVAMENTO CROCINI: Augusta F150R pro offre un sistema con telecamera ad altissima risoluzione per rilevarei crocini e adattare automaticamente la fase di taglio nel rispetto delle quote generate dall’autoapprendimento. Lettura e correzione automatica dell’eventuale deformazione con revisione automatica del taglio.

VIDEOPROIEZIONE: permette un recupero ottimale degli sfridi di lavorazione, inoltre permette una facile visualizzazione “nesting” delle sagome da elaborare.
piano-di-lavoro-f150r
